Mind-Dev-Z7020开发板

简介

dev kit z7020 top
dev kit z7020 bottom
dev kit z7020 top
dev kit z7020 bottom
previous arrow
next arrow
  • 支持USB PD供电或6.5V~15V的直流供电
  • 1GB DDR3/16GB eMMC/32MB Flash
  • RTC/E2PROM/温湿度传感器
  • 1 路USB2.0 OTG
  • 2路USB串口
  • 2路千兆网口
  • 1路HDMI输出
  • 1个TF卡
  • 1路CAN
  • 板载JTAG调试器
  • 支持接入摄像头/LCD/音频等扩展模块
Github

原理图 &&用户手册

Mind-Dev-Z7020-SCH.pdf

Mind-Dev-Z7020 User Manual.pdf

联系方式

  • 电话：   17071426957（同微信）
  • Email： support@minstru.com

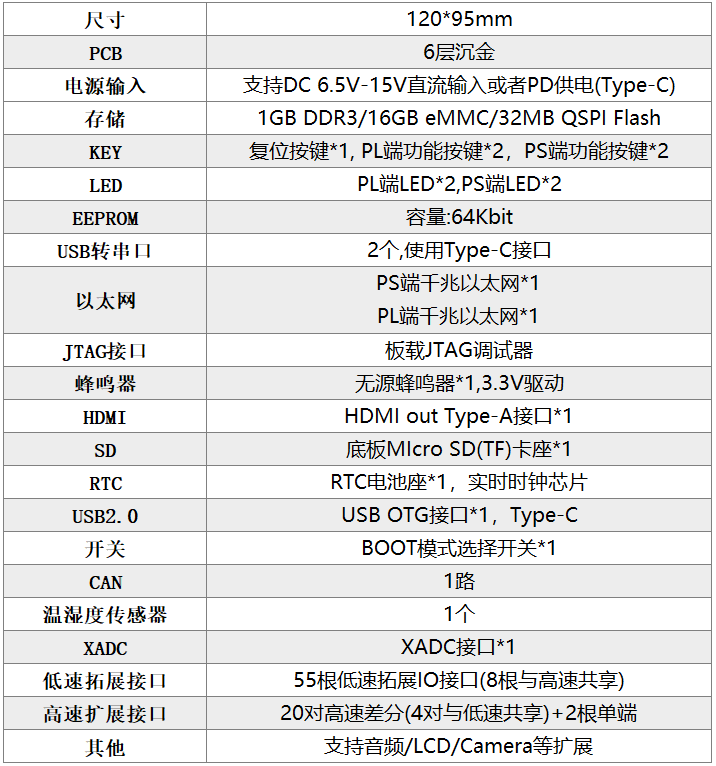

硬件资源

dev kit z7020 top legend chinese
dev kit z7020 bot legend chinese
dev kit z7020 hw resources cn

机械尺寸

dev kit z7020 mechanical dimensions
